1. 文档概述

1.1 编写目的

本文档主要介绍变电站硬压板在线监测系统的产品定位、主要功能、系统组成、适用场景和产品特点，便于客户了解产品整体情况。

1.2 适用对象

本文档主要面向：

客户项目负责人

客户技术管理人员

使用单位管理人员

现场运行人员

1.3 编写依据

本文档依据系统设计资料、规约资料及软件当前实际实现情况编写，内容以软件现有功能为准。

1.4 适用范围

本文档适用于变电站硬压板在线监测系统的软件交付部分，主要包括：

配置管理工具

在线监测主程序

配套运行配置文件

已实现的数据导入导出能力

已实现的在线监测、告警和历史查询能力

2. 产品概述

2.1 产品定位

变电站硬压板在线监测系统用于对站内硬压板进行统一配置、实时监测、状态展示、告警提示和历史追溯，帮助运行人员及时掌握压板状态变化情况，提升日常运行管理效率。

2.2 建设目标

系统建设目标主要包括：

建立统一的硬压板基础台账

建立屏柜、装置、压板组和压板之间的结构化关系

建立压板状态的实时监测与变化留痕能力

建立活动告警展示与确认能力

建立历史查询与结果导出能力

2.3 产品组成

系统软件由以下两部分组成：

配置管理工具：用于建立和维护站内基础台账、资产层级及接入关系。

在线监测主程序：用于接收现场状态数据，并对压板状态、告警信息、变位信息和历史记录进行展示和查询。

同时，系统配套运行配置文件和本地数据文件，用于支撑运行参数管理、配置保存和运行数据留存。

2.4 应用场景

系统适用于以下典型场景：

新建站点的硬压板基础台账建立与投运准备

已投运站点的压板信息整理与集中监测建设

运行人员日常查看站内压板实时状态

异常状态、活动告警和变位事件的快速定位

管理人员对历史变化过程进行查询、核查和资料导出

2.5 应用价值

建立统一的硬压板基础台账

提供压板状态的实时可视化展示

提供异常状态和活动告警提示能力

提供状态变化历史查询能力

支撑现场运行、核查和管理提升

3. 系统总体说明

3.1 系统组成说明

系统主要由配置管理、在线监测、数据存储和采集接入四部分构成。

配置管理负责建立基础数据

在线监测负责运行期展示和查询

数据存储负责保存配置与运行结果

采集接入负责接收现场状态信息

3.2 业务流程概述

1. 通过配置工具建立站内资产和压板台账

2. 完成相关接入关系配置

3. 在线监测主程序加载配置并接收现场状态

4. 系统展示实时状态、变位信息和活动告警

5. 用户可进行查询、定位、确认和导出操作

3.3 外部关系说明

系统与现场采集对象存在数据接收关系，并支持配置数据导入导出，可用于站内硬压板的集中监测和统一管理。

系统当前主要与以下对象形成关系：

与现场采集接入设备之间存在状态数据接收关系

与实施台账文件之间存在配置导入导出关系

与客户留档文件之间存在历史结果导出关系

其他深度对外系统联动能力，如需纳入正式交付范围，建议结合项目版本进一步确认。

4. 产品功能说明

4.1 配置管理功能

系统支持对以下对象进行统一配置管理：

屏柜

装置

压板组

压板

汇聚节点

同时，系统支持配置数据的导入导出，便于台账初始化、数据整理和版本留存。

通过配置管理功能，可逐步建立站内对象的层级关系、归属关系和接入关系，为后续在线监测与定位展示提供基础数据支撑。

4.2 在线监测功能

系统支持以下在线监测功能：

实时状态查看

资产分层浏览

屏柜物理视图展示

装置与压板组视图展示

活动告警展示与确认

变位信息展示

历史记录查询

历史数据导出

通信状态展示

4.3 功能特点说明

本产品围绕硬压板监测业务，提供统一建模、实时监测、异常提醒、历史追溯和可视化定位等功能，既适用于日常运行查看，也适用于问题分析和管理核查。

从客户使用角度看，系统具备以下特点：

以业务对象为中心组织界面，便于理解和上手

同时提供表格视图、资产树和物理视图等多种查看方式

支持从实时状态、告警、变位和历史记录之间进行联动定位

支持将查询结果导出，便于形成检查记录和分析资料

5. 模块说明

5.1 配置管理模块

配置管理模块用于建立和维护站内基础模型，是系统使用的基础。模块围绕屏柜、装置、压板组、压板和汇聚节点等对象建立统一台账，确保监测对象、层级关系和接入关系清晰一致。

本模块主要提供以下能力：

维护屏柜、装置、压板组、压板等基础对象信息

维护对象归属关系、显示顺序和位置属性

维护汇聚节点信息及其与监测对象的接入关系

支持配置数据导入导出，便于初始化建模、数据整理和持续维护

配置完成后，相关数据可直接供在线监测主程序加载使用，为实时展示、历史追溯和告警定位提供基础支撑。

5.2 在线监测模块

在线监测模块是系统日常使用的核心模块，负责接收现场状态数据，并将监测结果直观地呈现给用户。模块重点解决当前状态查看、异常变化发现和相关对象定位等常用需求。

本模块主要提供以下能力：

实时刷新压板状态、通信状态和运行概览

按资产层级浏览屏柜、装置、压板组和压板对象

展示当前异常状态、质量异常和离线情况

支持从界面直接进入告警、变位和历史查询相关视图

通过在线监测模块，运行人员可以持续掌握全站压板运行情况，及时发现状态变化并进行后续核查。

5.3 告警管理模块

告警管理模块用于集中展示运行中的异常状态，帮助用户快速找到当前需要重点关注的对象。模块以活动告警为主，支持从告警记录回看相关资产和运行位置。

本模块主要提供以下能力：

展示当前活动告警的告警级别、类型、对象和发生时间

对告警对象进行快速定位，联动查看屏柜、装置或压板上下文

支持告警确认操作，记录处理动作并更新界面状态

为运行人员提供统一的异常处置入口

该模块可与实时状态视图、资产树和物理展示视图配合使用，方便用户从发现异常到定位对象快速切换。

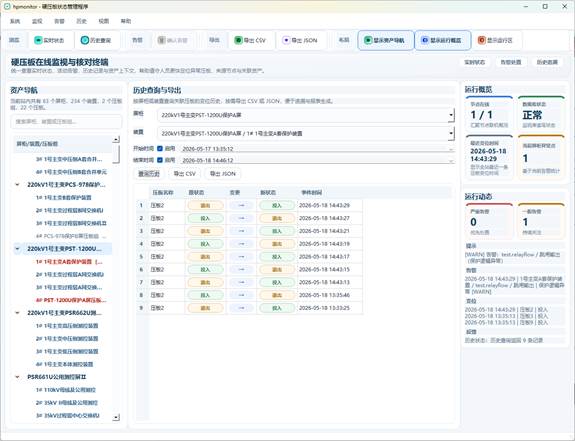

5.4 历史查询模块

历史查询模块用于追溯压板变位过程，适用于运行核查、事件分析和管理复盘等场景。模块支持从屏柜或装置维度发起查询，并自动关联范围内压板的历史变位记录。

本模块主要提供以下能力：

按屏柜、装置和时间范围查询历史变位记录

展示压板名称、原状态、新状态和事件时间等关键信息

支持查询结果导出，便于留存检查记录和分析材料

为故障分析、状态复盘和运行复核提供依据

通过历史查询模块，用户可以较快掌握某一对象范围内压板状态的变化过程，便于后续分析和资料留存。

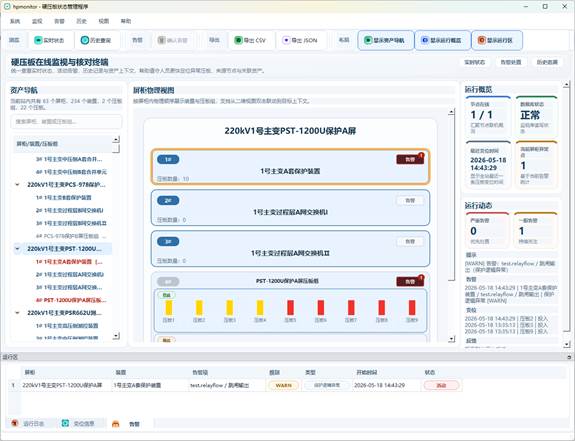

5.5 可视化展示模块

可视化展示模块用于按照现场常见的理解方式呈现监测对象的分布和层级关系，便于查看和定位。模块将资产结构、物理布局和运行状态结合展示，方便用户了解对象位置、当前状态和关联范围。

本模块主要提供以下能力：

以屏柜、装置、压板组等视角展示监测对象

在屏柜物理视图中直观呈现对象分布和状态变化

结合资产树实现层级浏览与快速切换

支持从表格、告警或变位记录反向定位到对应对象

可视化展示模块有助于现场人员在查看数据的同时快速理解对象关系，便于开展巡检、核查和问题定位。

6. 典型使用方式

6.1 配置管理使用方式

配置管理工具主要用于建立和维护系统基础台账，典型使用方式包括：

建立屏柜、装置、压板组和压板信息

配置汇聚节点信息

导入基础台账

导出配置结果

典型使用流程通常为：先建立屏柜、装置、压板组和压板基础信息，再补充汇聚节点及接入关系，最后进行配置检查、保存和导出留档。

6.2 在线监测使用方式

在线监测主程序主要用于日常运行查看和状态核查，典型使用方式包括：

查看实时状态

浏览资产层级

查看屏柜物理视图

查看活动告警

确认告警

查询历史记录

导出历史结果

通常情况下，用户可先从实时主界面查看全站状态，再根据需要切换到资产树、物理视图、告警页面或历史查询页面，完成异常定位、状态核查和结果留存。

6.3 使用价值补充

产品界面围绕运行人员常用的查看习惯进行组织，常用信息相对集中，便于用户较快上手。

对于客户单位而言，系统除满足日常查看需求外，可作为压板管理规范化、运行透明化和资料留痕化的辅助工具。

7. 部署与使用建议

7.1 部署方式

系统采用本地部署方式，通常包括配置管理工具、在线监测主程序及配套数据文件。部署完成后，配置管理与在线监测可分别开展使用。

7.2 运行环境建议

建议在具备稳定图形界面环境的计算机上运行，并保证：

软件目录具备读写权限

本地数据文件可正常访问

现场采集接入链路保持稳定

运行主机具备日常备份和维护条件

7.3 投运前建议检查项

建议在正式投运前完成以下检查：

基础台账是否完整

资产层级和接入关系是否正确

实时状态是否能正常刷新

告警显示与确认流程是否正常

历史查询与导出是否正常

8. 产品优势

8.1 业务贴合度高

产品围绕变电站硬压板监测业务设计，界面结构、对象层级和展示方式都尽量贴近现场使用习惯，理解和使用都比较直接。

8.2 可视化表达直观

产品提供资产树、屏柜物理视图、装置视图和压板组视图等多种展示方式，方便从不同角度查看监测对象和状态变化。

8.3 监测闭环完整

产品覆盖基础建模、实时监测、告警提醒、历史追溯和结果导出等主要环节，功能比较完整。

8.4 运行效率提升明显

通过统一的查看入口和便捷的查询定位方式，产品能够帮助运行人员减少状态核查、异常定位和历史复盘所花费的时间。

9. 配置说明

9.1 配置内容

系统配置主要包括：

基础台账配置

接入关系配置

通信参数配置

运行参数配置

其中，基础台账配置直接影响后续资产展示、告警定位和历史查询范围，建议作为投运前重点核对内容。

9.2 配置原则

配置应与现场实际对象保持一致，并在重大调整前完成备份。

9.3 配置变更要求

配置变更后，建议及时验证：

资产层级是否正确

实时状态是否正常

告警功能是否正常

历史查询是否正常

对于涉及资产层级、压板归属或接入关系的调整，建议在变更后同步留存配置版本，便于后续核查和回退。

10. 数据与接口能力说明

10.1 接口范围

系统当前具备的主要数据与接口能力包括：

现场采集状态接收

配置数据导入导出

历史数据导出

10.2 配置交换能力

系统支持配置导入导出，便于初始建模、数据整理和成果留存。

10.3 数据应用价值

通过现场状态接收、配置交换和历史结果导出能力，产品可为压板状态分析和运行记录留存提供支持。

系统当前以本地化运行和本地数据管理为主，适合在项目现场部署使用；如项目对跨系统联动或更大范围数据共享有明确要求，建议在项目阶段单独确认接口范围。

11. 产品总结

变电站硬压板在线监测系统面向硬压板的日常监测与管理需求，提供从基础建模到实时查看、从异常提醒到历史追溯的一整套功能，可用于提升压板状态管理的可视化和规范化水平。

从客户应用角度看，系统的价值主要体现在“看得见、查得到、能留痕、便管理”四个方面。通过统一的台账管理、分层可视化展示、告警联动和历史追溯能力，系统能够为站内硬压板状态管理提供较为完整的软件支撑。
